揚塵視頻在線監測解決方案
2024-06-13
0次
揚塵是由于地面上的塵土在風力、人為帶動及其他帶動飛揚而進入大氣的開放性污染源，是環境空氣中總懸浮顆粒物的重要組成部分。粉粒體在輸送及加工過程中受到誘導空氣流、室內通風造成的流動空氣及設備運動部件轉動生成的氣流，都會將粉粒體中的微細粉塵首先由粉粒體中分離而飛揚，然后由于室內空氣流動而引起粉塵的擴散，從而完成了從粉塵產生到擴散的過程。
揚塵分為多個種類，主要有道路揚塵、施工揚塵、堆場揚塵等，根據相關介紹揚塵屬于無組織污染源，防治系數較大，是國家環保部十三五規劃的重點課題，因此揚塵治理非常有必要進行，而精細化監控和揚塵管理就成了重中之重。
揚塵監測中所面臨的問題
*要做：1、揚塵造成污染日益嚴重，必須采取相應措施
2、綜合整治，改善空氣質量
*面臨問題：
1、監測設備繁多，選型困難，參數多樣
2、監測標準不同，安裝復雜
3、是否能與監測平臺無縫對接
*如何做：
1、以相關標準為建設基礎
2、多平臺實時監測，保障數據準確性
3、降低成本，最大化利用已有資源
建設方案
長期以來，對于建設工地?fù)P塵帶來的空氣質量監管方面，由于不能得到實時的監測數據，或者收到舉報無法得到與事實相對應的直接數據，一直是令政府監管部門十分困擾的事情。
本方案提供了一種對工地楊塵（空氣中可吸入顆粒物）實時監測而且具有視頻抓拍并存儲功能的解決方案。通過遠程數據監測系統可以對工地區域揚塵進行實時有效的監測管理。項目的全面實施，可將所包含的范圍中所有的建設施工納入監管范圍，真正實現有效管理和標準化執法。

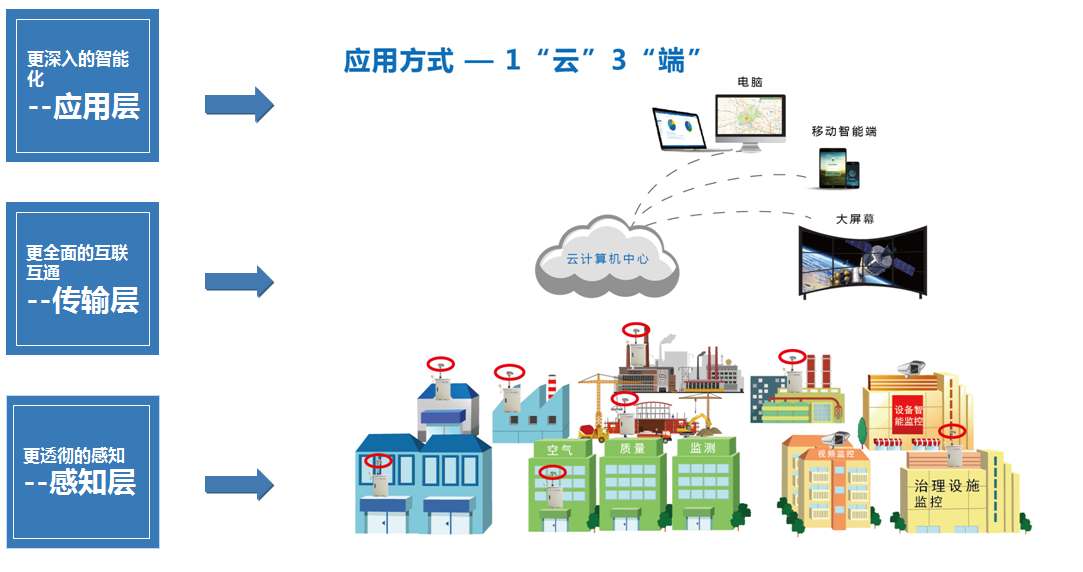

揚塵在線監測系統是一個物聯網系統，主要由感知層（現場端在線監測設備）、傳輸層（專用傳輸網絡）、應用層（監控中心）三個部分組成。
揚塵在線監測系統架構圖如下：
1、感知層：污染源在線監測儀，包括顆粒物濃度監測儀、氣象五參數監測儀、噪聲監測儀和視頻監控攝像機，對顆粒物濃度、氣象參數、噪聲和現場視頻進行連續自動在線監測；
2、傳輸層：采用有線、無線、3G等方式傳輸各種監測數據；
3、應用層：面向不同環保局、建筑工地的客戶端系統，實現基于Web的污染源實時數據在線監測、現場圖像和視頻的監控、污染源超標報警、以及面向不同管理層的各種管理與統計分析。
在線監測信息監控管理平臺可支持各種終端平臺通過公網訪問，實現了基于Web的污染源實時數據在線監測，現場圖像和視頻的監控(包括對前端云臺和攝像機的實時控制)、污染源超標報警、以及面向不同管理層的各種管理與統計分析。
APEY-YC型揚塵視頻在線監測系統
揚塵監測智慧云平臺集成物聯網、大數據和云計算技術，通過光散射在線監測儀、氣象參數監測、噪聲監測、紅外球形攝像頭（具有視頻抓拍功能）和數據圖像視頻采集傳輸?shù)仍O(shè)備，實現實時、遠程、自動監測PM2.5、PM10、氣象參數、視頻等感知層獲取的原始數據及視頻記錄，并通過傳輸網絡在云平臺上對海量的專業數據及圖像視頻記錄進行存儲、處理、分析、整理，將結果數據轉化成詳細信息實時在監測終端或大屏幕進行顯示，系統可同時向多個環保業務部門或多級、多個環境監控中心轉發原始環境自動監測數據，實現數據的互聯共享，形成一個統一協作又各司其職的全方位專項環境保護體系。
面對不同的用戶我們提供不同的數據服務，在遇到環境污染超標時我們第一時間通過數據、圖像取證以及視頻抓拍取證通知相關部門對該區域進行督查，同時該區域污染排放負責人也能通過現場數據顯示以及視頻抓拍顯示第一時間發現該問題并加以改善，實現了建筑工地?fù)P塵污染在線監測、管理一體化，提升了科學管理的效率和能力。
APEY-YC型揚塵視頻在線監測系統優勢
針對大氣顆粒物污染進行實時監控并無縫對接監控平臺，低成本滿足要求，基于云計算的數據中心平臺匯集不同區域、不同時段的監測數據、視頻記錄，具有海量存儲空間，可進行多維度、跨數據統計與分析，便于管理與維護。
監測終端系統集成多個參數，二十四小時實時在線監測以及視頻抓拍顯示，可進行數據修約，系統數據超標或異常或恒值及時預報預警。
揚塵視頻在線監測系統基于對城市揚塵污染監控管理的需求而設計，技術特點和優勢主要體現在以下四點：
1、監測終端系統集成了總懸浮顆粒物、PM10、PM2.5、溫度、濕度、風向和風速等多個環境參數，24小時在線連續監測，全天候提供工地的空氣質量數據、圖像、視頻記錄，超過報警值時還能自動啟動監控設備，進行視頻抓拍記錄，具有多參數、實時性、智能化等特性；
2、通過傳感網、無線網、因特網這三大網絡傳輸數據，快速便捷地更新實時監測數據；
3、基于云計算的數據中心平臺匯集了不同區域、不同時段的監測數據、視頻記錄，具有海量存儲空間，可進行多維度、多時空的數據統計分析，便于管理部門有序開展工作，同時也為建立工地環境污染控制標準積累數據，以推動對空氣污染的長效管理。
4、視頻優勢：揚塵視頻在線監測儀的優勢就在于其具有實時、自動、智能的抓拍、存儲功能，而且還具有視頻揚塵疊加功能。

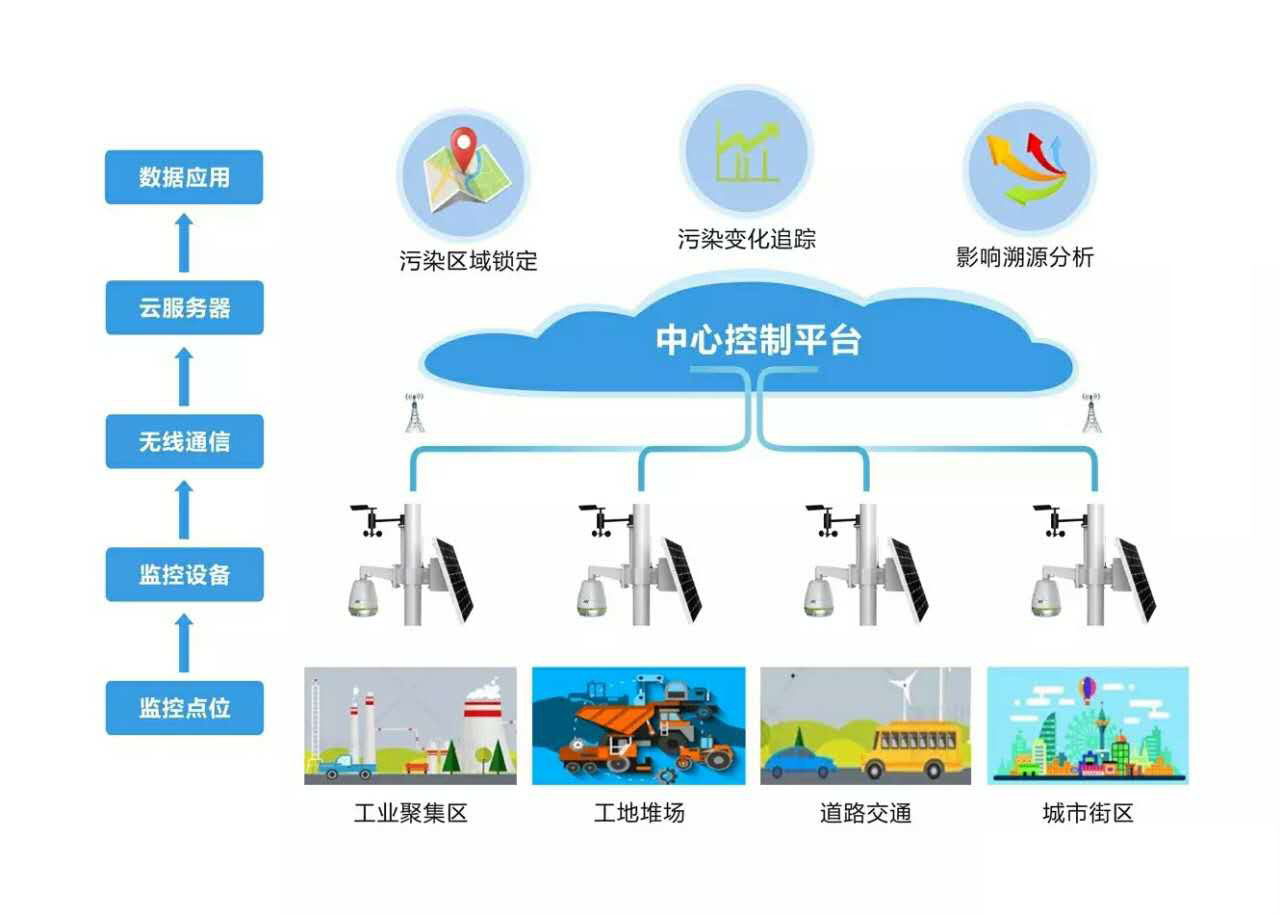

揚塵視頻在線監測系統架構
現場端（感知層）在線監測設備采用我公司的揚塵視頻在線監測系統實時采集建筑工地?fù)P塵、噪聲、視頻、氣象、氣態污染物等數據，通過專用傳輸網絡將數據傳輸?shù)胶蠖吮O(jiān)測中心服務器，通過后端服務器與軟件平臺實現遠程數據實時查看、歷史數據調用、報表打印等功能，并支持手機客戶端。
系統集成了物聯網、大數據和云計算技術，通過光散射在線監測儀、360o球形攝像頭、氣象四參數采集設備和采集傳輸?shù)仍O(shè)備，實現了實時、遠程、自動監控顆粒物濃度；數據通過采用3G網絡傳輸，可以在智能移動平臺、桌面PC機等多終端訪問；監控平臺還具有多種統計和高濃度報警功能，可廣泛應用在散貨堆場和碼頭、混凝土攪拌站以及工廠企業無組織排放的實時監控。
揚塵視頻在線監測系統可以將兩個及以上工地通過無線路由器連接起來，顯示在一個服務器上，方便了運營商的操作與管理。

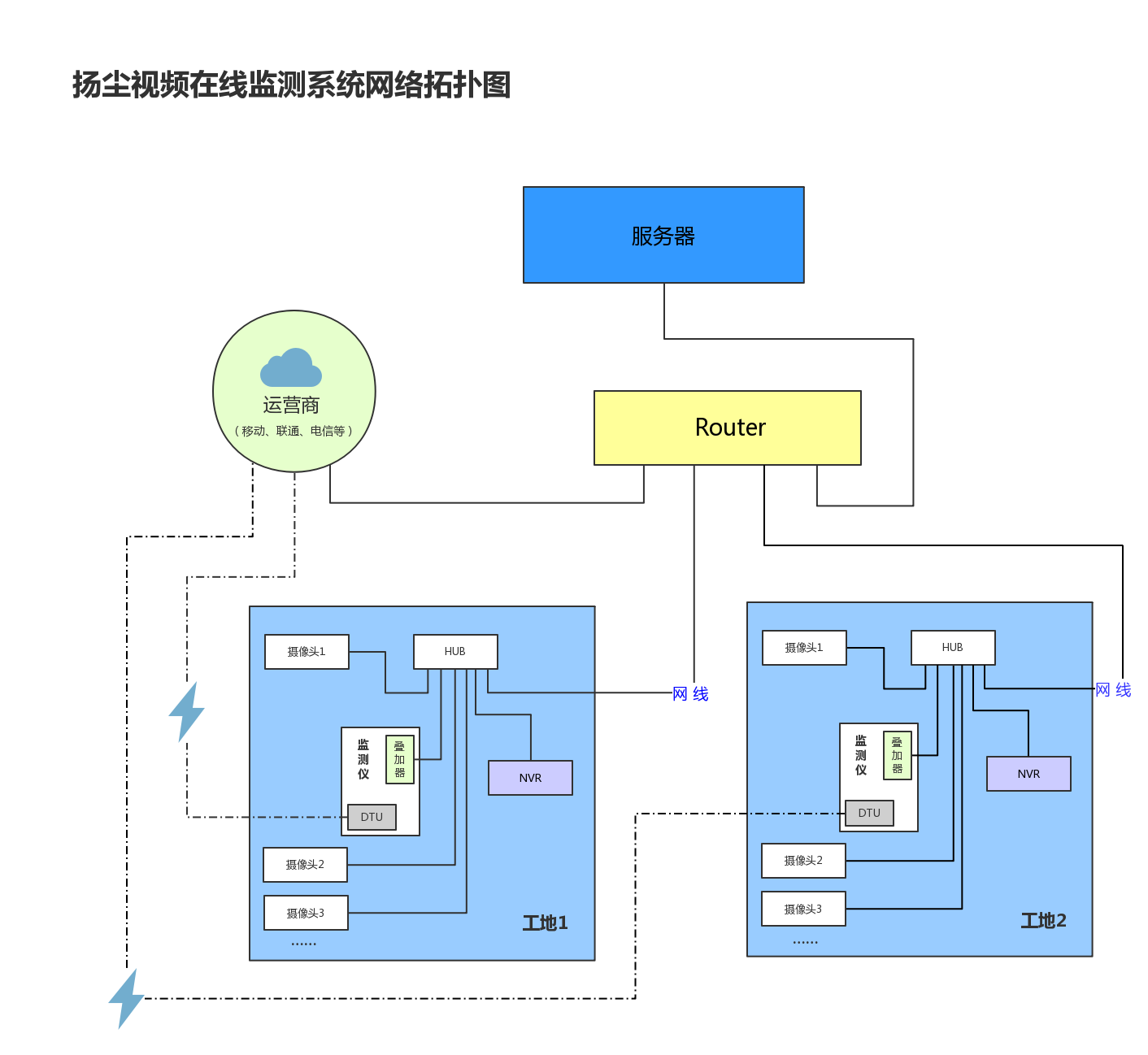

下圖為揚塵視頻在線監測系統網絡拓?fù)浼軜?gòu)框圖：
云平臺介紹

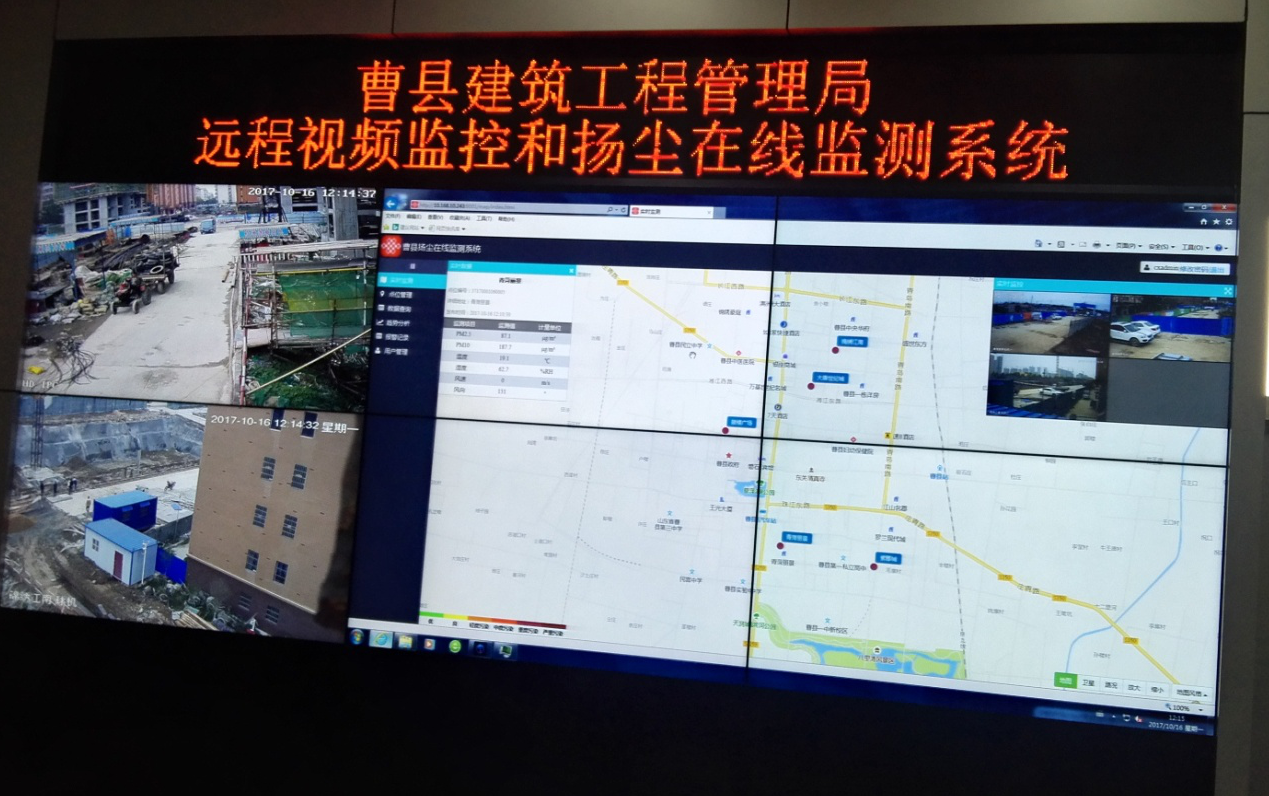

APEY-YC型揚塵視頻在線監測系統支持遠程視頻監控和揚塵在線監測。如下圖曹縣建筑工程管理局遠程視頻監控和揚塵在線監測系統（包括大屏幕，服務器機柜，軟件平臺，硬件設備）：

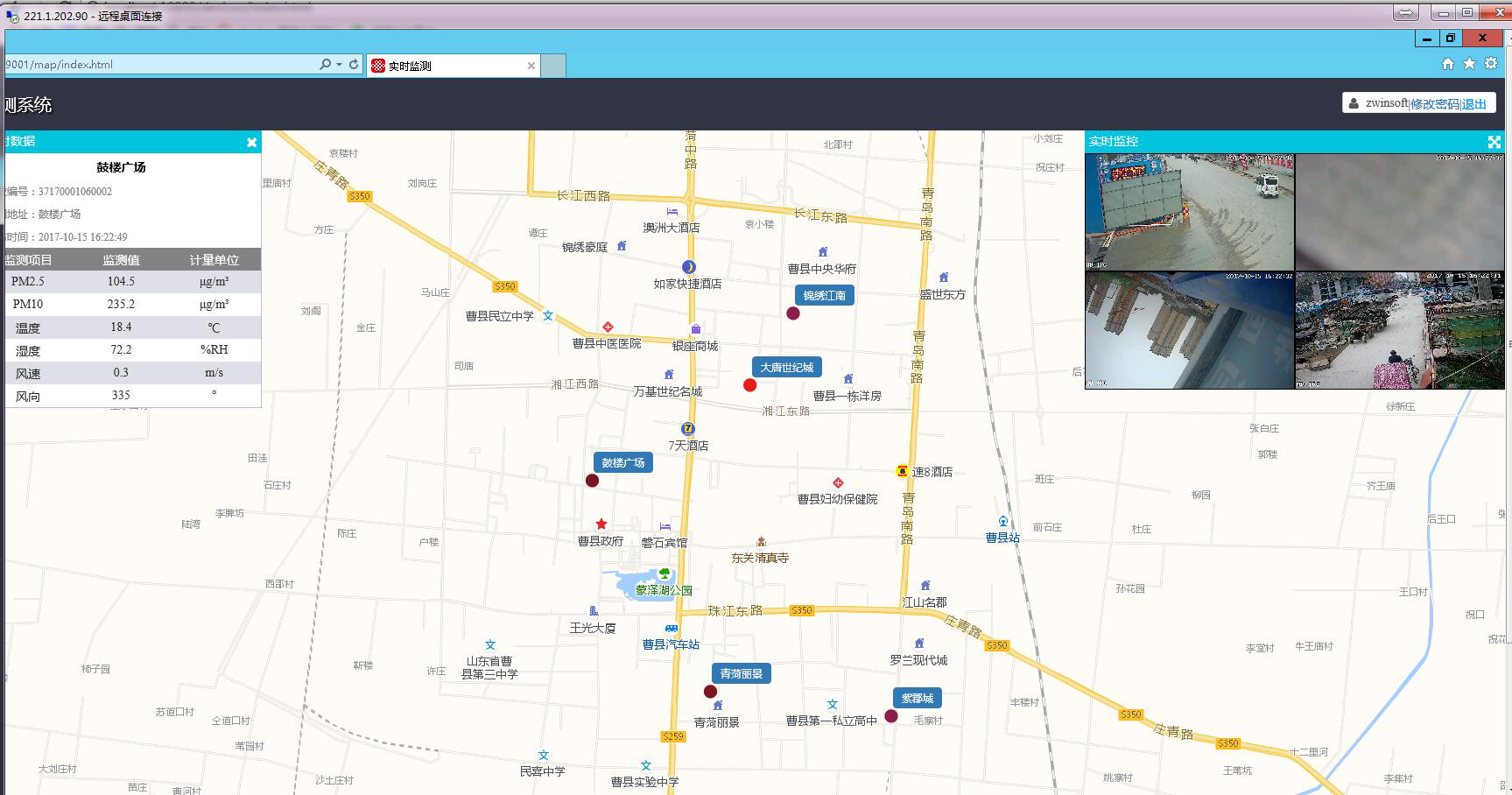

通過系統首頁左側主菜單可以查看到系統實時監測的數據信息，利用GIS地圖位置呈現功能，可結合電子地圖確切的知道每個設備所在位置，通過點擊地圖上的設備圖標可查看設備所配備各項傳感器采集的實時監測因子，包括顆粒物、氣象參數、視頻等，雙擊視頻播放界面可以實現放大或縮小，方便用戶直觀查看區域內所有監測點的部署情況和環境質量狀況，實現了實時，遠程，自動監控顆粒物濃度以及現場視頻、圖像的采集功能，而且還具有視頻揚塵疊加功能。

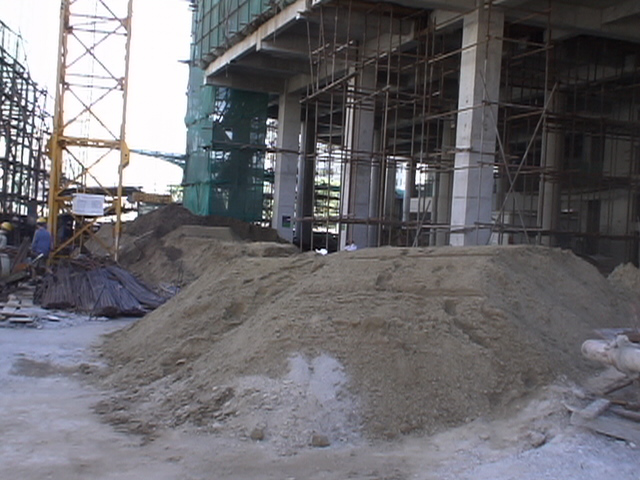

實時視頻畫面可查看現場實時狀況，如下圖所示：
可以在視頻上疊加點位名稱以及各實時監測的數據記錄，既方便又直觀，如下圖所示：
更多關于揚塵視頻在線監測解決方案信息請咨詢：4000-5152-82
